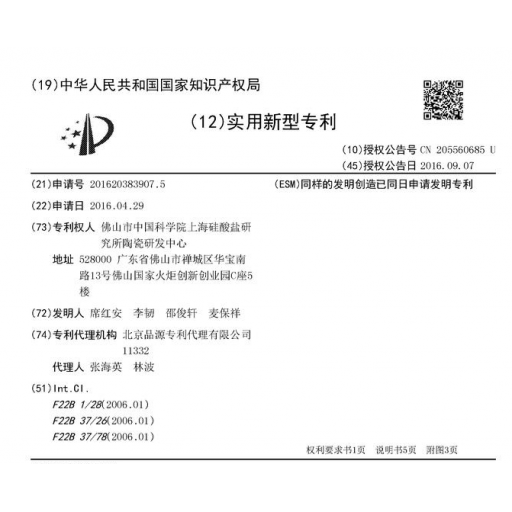

【专利信息】
专利名称：一种竖直加热的高效蒸汽发生装置
专利号：201620383907.5
行业分类：F 机械工程；照明；加热
法律状态：有效
有效期限：2026年4月28日
?
?
【专利技术介绍】
提供一种蒸汽发生装置，能够让加热器中的水快速加热、沸腾，并通过平衡水箱控制加热器中的水位和水量，从而快速而持续地产生稳定和充足的高质量蒸汽。此装置包括管状加热器、平衡水箱、平衡水箱进水口、平衡水箱抽水口、补水水箱、补水箱进水口、蒸汽容器和蒸汽出口；蒸汽容器与平衡水箱之间竖直设置有管状加热器，管状加热器的两端分别与蒸汽容器和平衡水箱的一端相连通，平衡水箱与蒸汽容器相连通，蒸汽出口设置在蒸汽容器的顶端，平衡水箱的一侧设置补水水箱，补水水箱的底部设置有补水箱进水口和平衡水箱抽水口，平衡水箱抽水口通过水管与平衡水箱进水口连通。
?
?
1. 本专利的蒸汽发生装置通过设置平衡水箱、补水水箱和水位感应器，使得管状加热器能快速产生蒸汽，防止加热元件过度干烧，同时保持管状加热器中水位的高度一直处于溢流口位置的高度，确保蒸汽产生的稳定性、高效性和安全性；
2. 通过设置所述倾斜凸台，使加热器出来的水蒸汽与夹带的液态水分离，从而提高蒸汽的质量；?
3. 通过设置所述倾斜凸台，使液态水流入平衡水箱，避免液态水流入加热器而影响水蒸汽的溢出及水蒸汽的质量；
4. 通过设置水位感应器，通过所述水位感应器能使得所述补水水箱内的水位时刻保持安全状态，此时可通过平衡水箱抽水口和平衡水箱进水口为所述平衡水箱提供充足的水源，保证了蒸汽发生装置产生稳定高效的水蒸汽。
?
【应用场景及市场前景】
可应用于服装、纺织、酒店和食品等多种行业的蒸汽发生设备，尤其是蒸汽消毒、药物萃取、家用电器和工业蒸汽设备等领域。
?
?
?
