【专利信息】
专利名称：一种电热采暖陶瓷砖及其铺贴排布系统
专利号：201620935417.1
行业分类：E 固定建筑物
法律状态：有效
有效期限：2026年8月23日
?
?
【专利技术介绍】

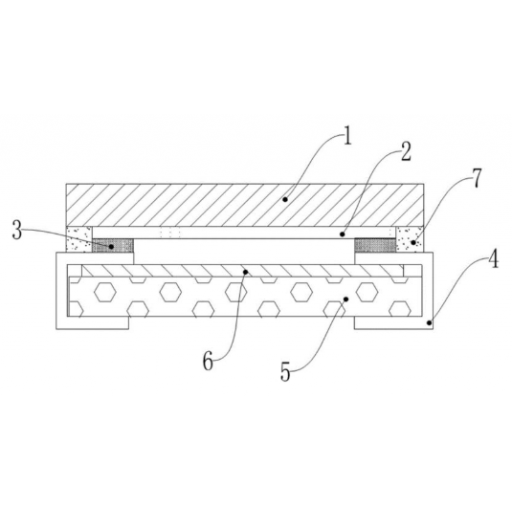

提供一种即热利用效率高又环保节能的电热采暖陶瓷砖，包括面砖、电热膜、电极、电极引导体、底砖、热反射膜、电绝缘涂层和保温防水层。电热膜的一侧设置有面砖，另一侧设置电极，电极的一侧设置电极引导体；底砖设置于两两电极引导体之间，电极引导体包裹于底砖；热反射膜设置于电热膜与底砖之间；电绝缘涂层和保温防水层从内到外依次包裹电热膜、电极和电极引导件。
?
?
1. 本实用新型的电热采暖陶瓷砖设计合理、结构简单，升温过程快；
2. 通电后周围产生电磁场小，加热期间无污染，环境舒适宜人，能长期使用；
3. 本专利技术的电热采暖陶瓷砖的铺贴排布系统，各电热采暖陶瓷砖的电路均为单独并联电路，它们相互不会影响其使用，便于铺贴排布，布局合理，提高产热的工作效率，缩短电热取暖的升温时间；
4. 本专利技术设置底砖和热反射膜，有效防止热量的散失，能提高电热膜把热量传递到面砖上的热效率，能源利用率高，使用寿命长，便于铺贴施工；
5. 本专利技术设置电绝缘涂料和保温防水层，实现热量单向向陶瓷面砖进行传输，省去了底砖和热反射膜等结构组件，大大降低成本和减轻重量。
?
?
【应用场景及市场前景】
本技术可广泛应用于电热地暖的表面材料领域，或采用陶瓷板做成挂墙上的热辐射取暖挂件，如瓷板画等，市场前景广阔。
?
?
?
